입구 온도의 상승은 에어 드라이어의 성능을 감소시키고 포화 수증기량을 증가시키며 말단에서 응축수 발생 가능성을 높여 배관의 부식 또는 오염된 공정으로 인한 제품의 품질 저하를 초래할 수 잇습니다. 이러한 이유로 적은 용량의 압축공기 시스템이라도 안정된 에어의 품질과 성능을 확보하기 위해 아프터 쿨러 등의 부가적인 장치를 포함하게 되어 비용과 공간을 차지하게 됩니다.

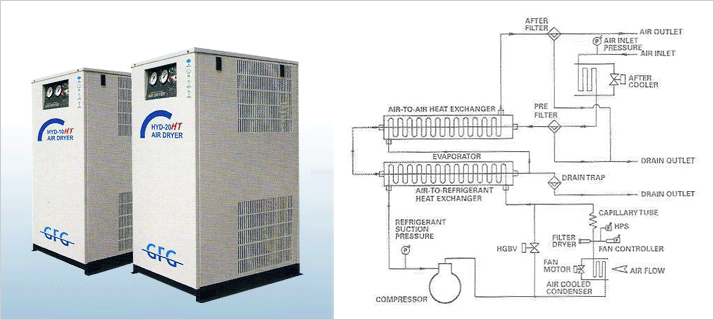

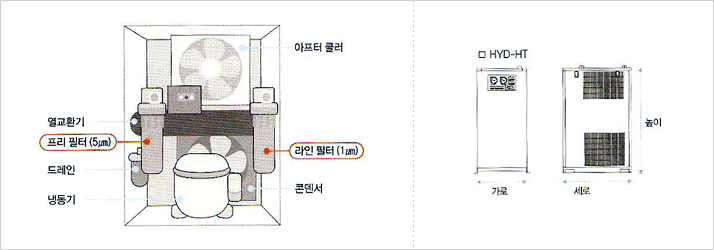

HYD-HT 시리즈는 이러한 현장의 요구를 반영하여 최고 80℃의 입구 공기를 처리할 수 있도록 설계되어서 설치과 공간 그리고 비용면에서 일반적인 에어 드라이어에 비해 우수합니다. 또한 내부에 입자 및 증기 형태의 오일을 여과할 수 있는 필터가 내장되어 있어 안정적이고도 깨끗한 압축 공기를 확보할 수 있습니다.
사용 유체 : 압축공기
입구 압력 : 7kgt/㎠
압력 노점 : 4℃ ~ 10℃
입구 온도 : 2~65℃
주위 온도 : 2~40℃
최대 입구온도 : 80℃
최대 사용압력 : 9.9kgt/㎠
※ 모든 고온용 드라이어에는 드레인이 포함되어 있습니다. (HYD-50HT 이하 HAD-20)
형식
접속 구경
적용 공기압축기 범위
처리유량
냉동기
전류값
전력량
크기
가로
세로
높이
무게
mm
HP
N㎥/min
HP
A
kW
mm
mm
mm
kg
HYD-5HT
15A
1~5
0.65
1/4
2.7
0.5
455
625
860
60
HYD-7HT
15A
5~7
0.98
1/4
2.7
0.5
455
625
860
60
HYD-10HT
25A
7~10
1.40
1/4
2.7
0.6
455
625
900
65
HYD-15HT
25A
10~15
1.90
1/3
3.1
0.7
455
625
950
80
HYD-20HT
25A
15~20
2.65
1/3
3.1
0.7
455
625
950
80
HYD-25HT
25A
20~25
3.20
1/2
7.3
1.0
530
730
1,135
95
HYD-30HT
25A
25~30
3.90
3/4
8.2
1.4
530
730
1,135
105
HYD-35HT
25A
30~35
4.70
3/4
8.2
1.4
530
730
1,135
105
HYD-50HT
40A
35~50
6.70
1
10.7
1.74
405
1,025
1,570
130
HYD-5~HYD-20의 경우 R-134a, 이상의 기종은 R-22의 냉매를 사용하며 R-22의 냉매를 사용하며 R-22의 대체 냉매인 R-404A는 주문 제작 가능합니다.
